完整的S31803不銹鋼管射線檢測評片口訣
檢測S31803,S31008,S31260,S32550等不銹鋼管材 均可使用以下口訣
一、 探傷人員要評片,四項指標放在先*,底片標記齊又正,鉛字壓縫為廢片。
二、 評片開始第一件,先找四條熔合線,小口徑管照橢圓,根部都在圈里面。

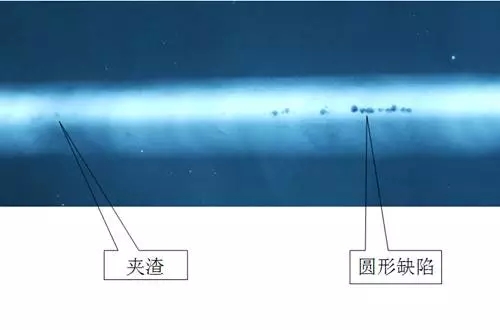

三、 氣孔形象最明顯,中心濃黑邊緣淺,夾渣屬于非金屬,雜亂無章有棱邊。
四、 咬邊成線亦成點,似斷似續常相見,這個缺陷最好定,位置就在熔合線。
五、 未焊透是大缺陷,典型圖象成直線,間隙太小鈍邊厚,投影部位靠中間。
六、 內凹只在仰焊面,間隙太大是關鍵,內凹未透要分清,內凹透度成弧線。
七、 未熔合它斜又扁,常規透照難發現,它的位置有規律,都在坡口與層間。
八、 橫裂縱裂都危險,橫裂多數在表面,縱裂分布范圍廣,中間稍寬兩端尖。
九、 還有一種冷裂紋,熱影響區常發現,冷裂具有延遲性,焊完兩天再拍片。
十、 有了裂紋很危險,斬草除根保安全,裂紋不論長和短,全部都是Ⅳ級片。
十一、 未熔和也很危險,黑度有深亦有淺,一旦判定就是它,亦是全部Ⅳ級片。
十二、 危害缺陷未焊透,Ⅱ級焊縫不能有,管線根據深和長,容器跟著條渣走**。
十三、 夾渣評定莫著忙,分清圓形和條狀,長寬相比3為界,大于3倍是條狀。
十四、 氣孔危害并不大,標準對它很寬大,長徑折點套厚度,中間厚度插入法。
十五、 多種缺陷大會合,分門別類先評級,2類相加減去Ⅰ,3類相加減Ⅱ級。
十六、 評片要想快又準,下拜焊工當先生,要問訣竅有哪些,焊接工藝和投影。
注:*四項指標系底片的黑度、靈敏度、清晰度、灰霧度必須符合標準的要求。
**指單面焊的管線焊縫和雙面焊的容器焊縫內未焊透的判定標準。
